FMECA voorbeeld: een praktische risicoanalyse stap voor stap

Een FMECA (Failure Mode, Effects and Criticality Analysis) is een van de krachtigste methoden om risico's in technische installaties systematisch in kaart te brengen. Maar hoe ziet zo'n analyse er in de praktijk uit?

In dit artikel doorlopen we een compleet FMECA voorbeeld aan de hand van een centrifugaalpomp in een productieomgeving. Stap voor stap laten we zien hoe je van installatie tot onderhoudsstrategie komt. Of je nu voor het eerst een FMECA uitvoert of je bestaande aanpak wilt verbeteren: dit praktijkvoorbeeld geeft je een helder kader om direct mee aan de slag te gaan.

Een FMECA voegt een criticality-analyse toe aan de standaard FMEA. Bij een FMECA beoordeel je elke faalvorm met een bedrijfsspecifieke risicomatrix en classificeer je het risico als acceptabel, kritisch of onacceptabel. Meer hierover lees je in ons artikel over FMEA vs. FMECA.

Waarom een FMECA voorbeeld helpt

Veel organisaties begrijpen het theoretische principe van een FMECA, maar worstelen met de praktische uitvoering. Een concreet FMECA voorbeeld maakt het proces tastbaar. Je ziet precies welke informatie je nodig hebt, hoe je faalvormen structureert en hoe je tot een onderbouwde onderhoudsstrategie komt.

In dit voorbeeld gebruiken we een centrifugaalpomp die koelwater rondpompt in een productielijn. Dit is een veelvoorkomend installatietype in de procesindustrie, voedingsmiddelenindustrie en chemische sector. De principes zijn echter toepasbaar op vrijwel elke technische installatie.

Stap 1: Selecteer de installatie

Een FMECA wordt altijd uitgevoerd op installatieniveau. Kies de installatie die je wilt analyseren en bepaal de grenzen van de scope.

In ons voorbeeld is dat de centrifugaalpomp (type KSB Etanorm 065-050-200) die koelwater levert aan een verpakkingslijn. De scope omvat de pomp zelf, de aandrijving en de directe besturing.

Stap 2: Identificeer de faalvormen

Bij een FMECA kijk je naar technisch falen van de installatie. Je identificeert altijd welke componenten kunnen falen. Een faalvorm wordt gedefinieerd als: component + falen. Dit ezelsbruggetje helpt om gestructureerd alle manieren in kaart te brengen waarop de installatie kan falen.

Voor onze centrifugaalpomp identificeren we onder andere:

• Asafdichting falen — lekkage langs de as
• Lager falen — overmatige trillingen, vastlopen
• Waaier falen — verminderd debiet door cavitatie
• Elektromotor falen — pompstilstand door oververhitting van de motor
• Koppeling falen — trillingen door misalignment
• Pomphuis falen — lekkage door wandverlies

Stap 3: Bepaal de faaloorzaken

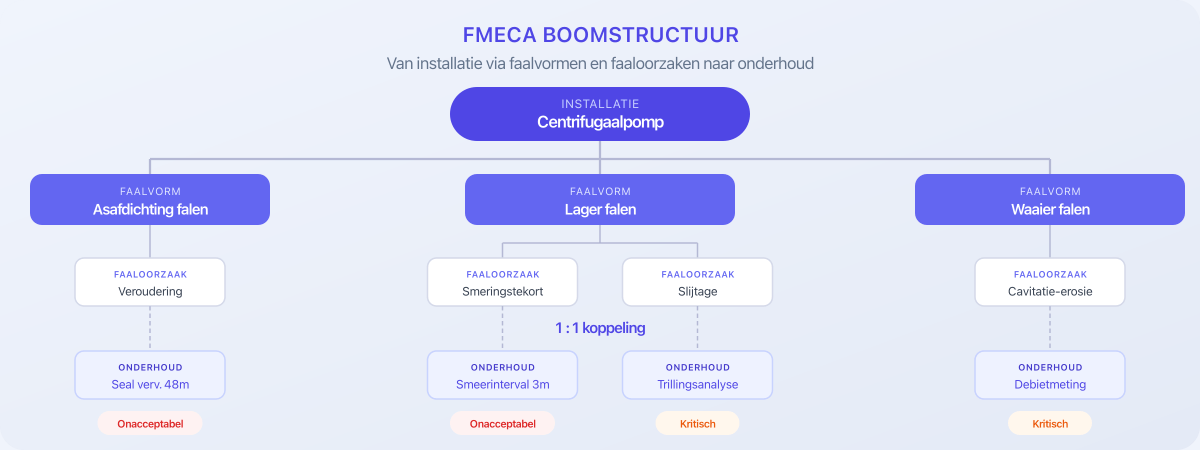

De faaloorzaak is het laagste niveau in de FMECA en beschrijft waarom een component faalt. Dit is het belangrijkste principe: elke faaloorzaak is altijd één-op-één gekoppeld aan een onderhoudsactiviteit. Zonder deze koppeling blijft de analyse theoretisch.

Voorbeeld voor de faalvorm "lager falen":

• Faaloorzaak: smeringstekort — onderhoudsactiviteit: periodieke smering
• Faaloorzaak: slijtage — onderhoudsactiviteit: trillingsanalyse

Eén faalvorm kan dus meerdere faaloorzaken hebben, elk met een eigen onderhoudsactiviteit.

Stap 4: Beoordeel de criticality

Een belangrijke stap bij het beoordelen van de criticality is het bepalen van de MTBF (Mean Time Between Failures) zonder onderhoud. Je gaat uit van de situatie waarin geen preventieve maatregelen worden genomen — hoe vaak zou deze faaloorzaak dan optreden? Deze inschatting kan gebaseerd zijn op storingshistorie, ervaring van monteurs of industriegemiddelden. De MTBF bepaalt de kans-as in de risicomatrix.

Elke faaloorzaak wordt vervolgens beoordeeld met de bedrijfsspecifieke risicomatrix. Deze matrix combineert de kans van optreden (op basis van de MTBF) met de ernst van het gevolg. Het aantal niveaus is bedrijfsspecifiek — organisaties kiezen zelf of ze werken met 2, 3 of meer niveaus. In dit voorbeeld gebruiken we drie niveaus: onacceptabel, kritisch of acceptabel.

Faaloorzaken die als onacceptabel of kritisch uit de risicomatrix komen, moeten actief gemitigeerd worden met onderhoud. Acceptabele risico's kun je bewust accepteren of monitoren. Meer over risicomatrices lees je in ons artikel over de risicomatrix voor onderhoud.

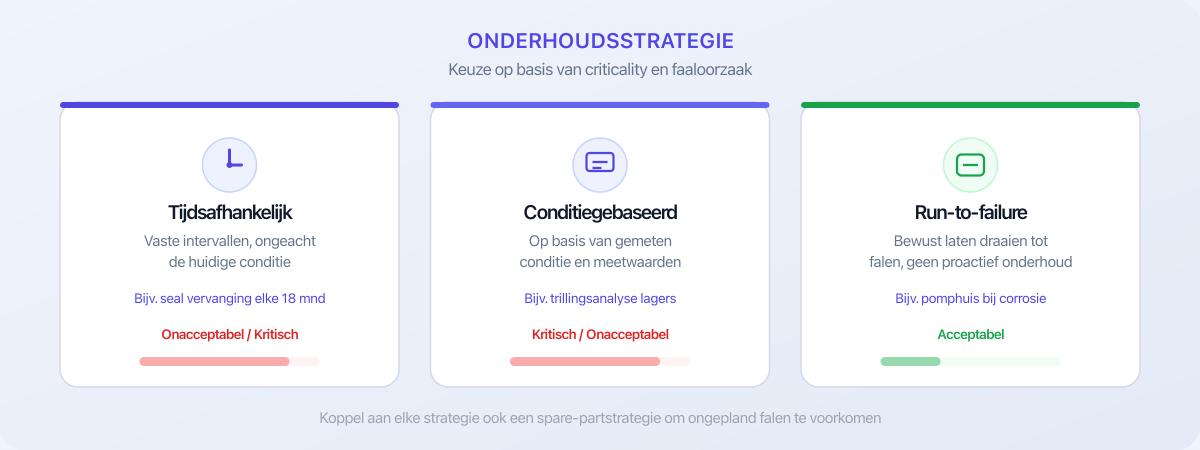

Stap 5: Bepaal de onderhoudsstrategie

Op basis van de criticality en de aard van de faaloorzaak kies je per onderhoudsactiviteit de juiste strategie:

• Tijdsafhankelijk onderhoud — op basis van vaste intervallen, draaiuren of cycli (bijv. elke 48 maanden vervangen of elke 5.000 draaiuren). Geschikt wanneer slijtage voorspelbaar verloopt.
• Conditiegebaseerd onderhoud — op basis van gemeten conditie (bijv. trillingsanalyse, temperatuurmonitoring, isolatiemeting). Ingrijpen wanneer meetwaarden buiten de toleranties vallen.
• Run-to-failure — bewust laten draaien tot falen. Alleen verantwoord bij acceptabele risico's waar de gevolgen beheersbaar zijn.

Daarnaast bepaal je de spare-partstrategie om ongepland falen te voorkomen. Voor kritische en onacceptabele faalvormen zorg je dat kritische reserveonderdelen op voorraad liggen, zodat reparatietijd minimaal is.

Stap 6: Documenteer en implementeer

Leg de volledige analyse vast en vertaal de resultaten naar concrete werkorders, inspectie-intervallen en reserveonderdelenlijsten. Een FMECA is een levend document dat periodiek herzien moet worden, zeker na storingen of aanpassingen aan de installatie.

Het uitgewerkte FMECA voorbeeld

Hieronder zie je het volledige FMECA voorbeeld voor de centrifugaalpomp. De tabel toont per faalvorm de faaloorzaken, het effect, de criticality-classificatie en de gekozen onderhoudsstrategie.

Merk op dat één faalvorm meerdere faaloorzaken kan hebben — elk met een eigen criticality en onderhoudsstrategie. "Lager falen" heeft bijvoorbeeld twee faaloorzaken: smeringstekort (onacceptabel, tijdsafhankelijk) en slijtage (kritisch, conditiegebaseerd).

Van FMECA naar onderhoudsprogramma

Het uiteindelijke doel van een FMECA is de vertaling naar een effectief onderhoudsprogramma. Op basis van ons voorbeeld komen we tot drie pijlers:

Tijdsafhankelijk onderhoud: de asafdichting wordt elke 48 maanden vervangen, lagers worden elke 3 maanden gesmeerd, en de koppeling wordt gecontroleerd bij elke onderhoudsstop. Deze vaste intervallen zijn geschikt bij voorspelbare slijtagepaden.

Conditiegebaseerd onderhoud: lagers worden continu gemonitord op trillingen en temperatuur. De elektromotor krijgt jaarlijks een isolatiemeting en thermografie. De waaier wordt beoordeeld via periodieke debietmetingen. Ingrijpen gebeurt alleen wanneer meetwaarden buiten de toleranties vallen.

Run-to-failure: het pomphuis wordt pas vervangen bij daadwerkelijk falen. De acceptabele criticality rechtvaardigt geen proactief onderhoud.

Aanvullend bepaal je de spare-partstrategie. Voor onacceptabele en kritische faalvormen liggen kritische reserveonderdelen op voorraad (seal set, lagerset, reservemotor). Voor acceptabele risico's bestel je onderdelen pas bij falen.

Veelgemaakte fouten bij een FMECA

Zelfs met een goed voorbeeld kun je in valkuilen trappen. Lees ook onze FMECA tips voor een effectievere analyse. De meest voorkomende fouten:

Starten op componentniveau. Een FMECA start altijd op installatieniveau. De componenten worden bepaald bij het identificeren van faalvormen, niet andersom. Anders mis je faalvormen die meerdere componenten raken.

Faaloorzaken niet koppelen aan onderhoud. Elke faaloorzaak moet één-op-één gekoppeld zijn aan een onderhoudsactiviteit. Zonder deze koppeling blijft de analyse theoretisch en kun je geen concreet onderhoudsprogramma opstellen.

Generieke risicomatrix gebruiken. De risicomatrix moet bedrijfsspecifiek zijn. Wat voor de ene organisatie acceptabel is, kan voor een andere onacceptabel zijn — afhankelijk van productie-impact, veiligheidsrisico's en wettelijke eisen.

Eenmalige exercitie. Een FMECA is een levend document. Herzie de analyse na storingen, wijzigingen aan de installatie of minimaal jaarlijks.

Spare-partstrategie vergeten. Een onderhoudsstrategie zonder bijbehorende spare-partstrategie leidt tot lange stilstandtijden bij falen. Koppel je voorraadbeleid direct aan de criticality-classificatie.

FMECA uitvoeren met Previx

Het handmatig opzetten en bijhouden van een FMECA kost veel tijd. Vooral bij organisaties met honderden installaties wordt het al snel onbeheersbaar om alles in spreadsheets bij te houden.

Conclusie

Een FMECA voorbeeld zoals hierboven laat zien dat risicoanalyse geen abstracte theoretische oefening hoeft te zijn. Door systematisch faalvormen te identificeren op installatieniveau, per faalvorm de faaloorzaken te bepalen, en deze te classificeren met een bedrijfsspecifieke risicomatrix, krijg je een helder beeld van waar je onderhoudsinspanningen het hardst nodig zijn.

De sleutel tot een succesvolle FMECA ligt in de één-op-één koppeling tussen faaloorzaken en onderhoudsactiviteiten, een doordachte keuze tussen tijdsafhankelijk, conditiegebaseerd en run-to-failure onderhoud, en een spare-partstrategie die aansluit bij de criticality. Gebruik dit voorbeeld als sjabloon en pas het aan op jouw specifieke situatie.

Wil je meer weten over de achtergrond van FMECA? Lees dan ons uitgebreide artikel over wat een FMECA is of ontdek de verschillen tussen FMEA en FMECA.
